Sovralimentazione motore: regolare la geometria variabile della turbina
Sovralimentazione motore: scopri l’iter diagnostico che ci ha permesso di risolvere i problemi alla turbina a geometria variabile!
La cattiva efficienza del turbocompressore può determinare, con buona probabilità, una mancata potenza al motore. In questo caso, su motori 1,6 TDI della famiglia VAG (VW, Audi, Seat, Skoda) possono apparire i seguenti errori in memoria guasti (contemporaneamente o singolarmente):
- P0299, Regolazione pressione di sovralimentazione: valore inferiore alla soglia.
- P0234, Regolazione pressione di sovralimentazione: regolazione non plausibile.
Particolare importante è costituito dal fatto che i motori appena menzionati sono dotati di sovralimentazione con turbina a geometria variabile azionata a depressione con capsula pneumatica (detto “polmoncino”).
I codici, nella codifica numerica e nella descrizione, e le problematiche risultano le medesime anche se trattasi del motore 2,0 TDI dello stesso gruppo VAG. Quindi, le indagini e le operazioni di seguito esposte sono parimenti valide per il propulsore di maggior cilindrata.
ATTENZIONE: In presenza dei codici elencati, è necessario effettuare alcuni controlli preliminari prima di qualsiasi intervento sul turbo.
Sovralimentazione motore: ecco l’iter diagnostico
Per prima cosa:
1. VERIFICARE ASSENZA EVENTUALI ANOMALIE
A componenti come la valvola ERG, sensore pressione di sovralimentazione ecc. Se malfunzionanti potrebbero causare il fuori servizio del turbo.
2. CONTROLLARE DEPRESSIONE TRAMITE MANOMETRO
Una corretta depressione generata dalla pompa del vuoto generalmente dovrebbe essere di – 0,9 bar.
3. VERIFICARE INTEGRITÀ DI TUTTE LE TUBAZIONI DEL CIRCUITO DELLA DEPRESSIONE
Incluse anche quelle che raggiungono componenti estranei alla sovralimentazione, come servofreno e altri attuatori a depressione.
4. TESTARE FUNZIONALITÀ DELL’ELETTROVALVOLA VGT
Sia da un punto di vista elettrico – elettronico che meccanico.
Consigliamo di controllare prima i parametri elettrici (alimentazione, resistenza e massa), per poi verificare presenza e tipologia del comando.

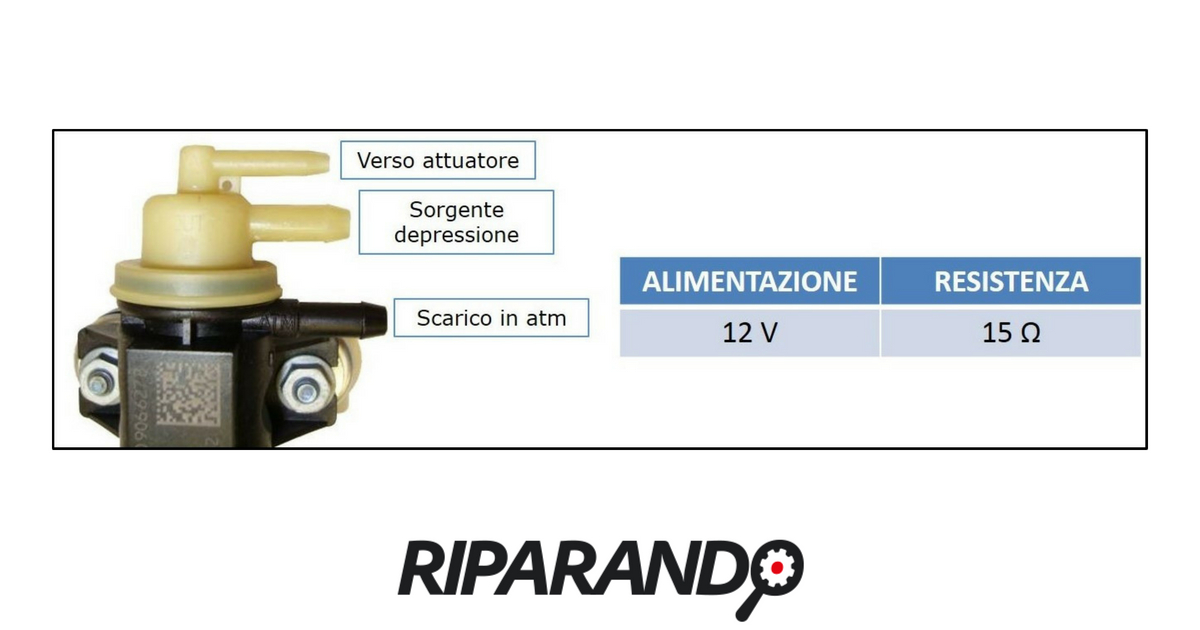

Efficienza pneumatica dell’elettrovalvola
Da un punto di vista meccanico, l’elettrovalvola deve avere una precisa efficienza pneumatica che va accertata misurando la modulazione della depressione in base al comando ricevuto.
La procedura è la seguente:
- Con il motore al minimo e accelerando a diversi regimi di giri, misurare con manometro che la depressione vari generalmente da 0,7 bar a 0 bar.
- Controllare la funzionalità del meccanismo della geometria variabile della turbina (la palettatura interna) e, contestualmente, le buone condizioni in generale del turbocompressore (assenza di tracce di olio nei condotti e assenza di giochi assiali dell’alberino del complessivo compressore – turbina).
Cosa succede se i controlli danno tutti esito negativo?

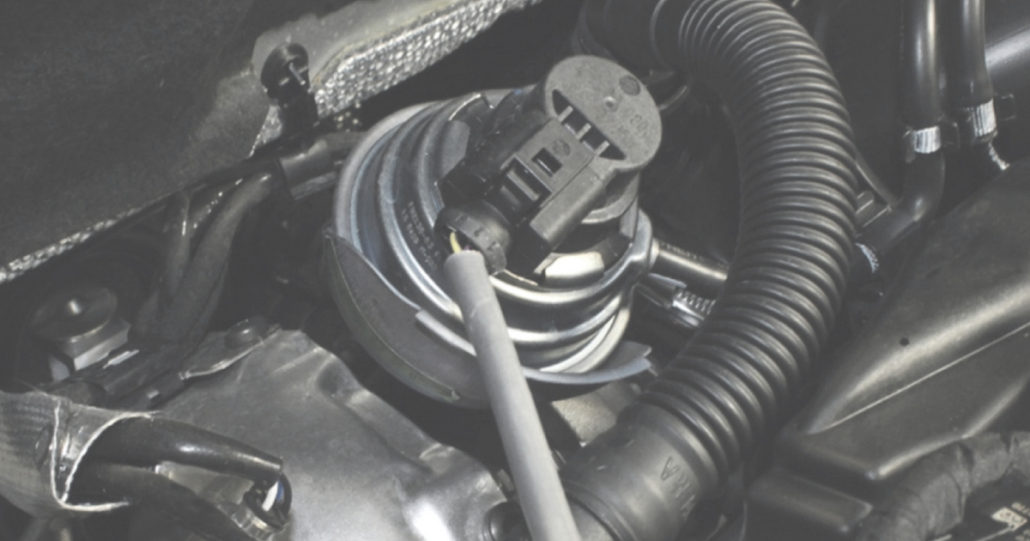

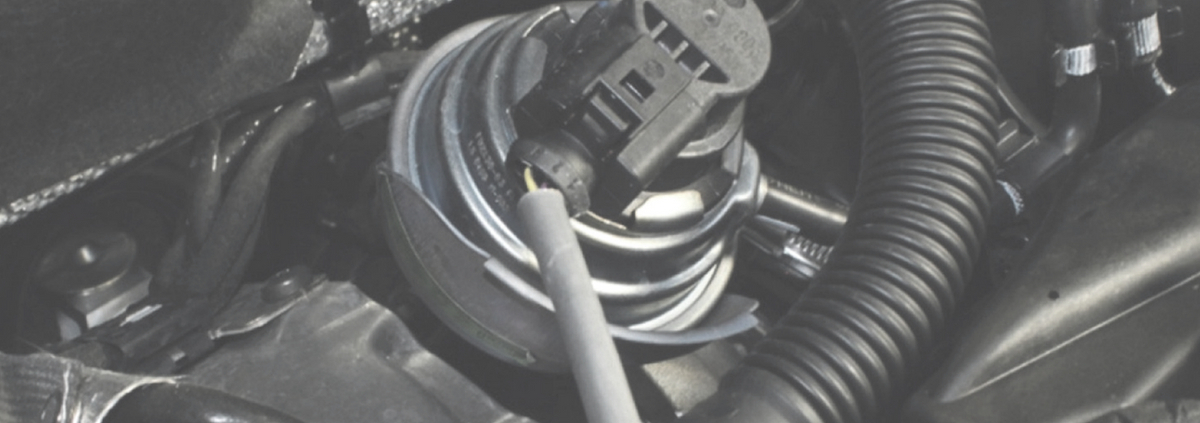

Attuatore della geometria variabile guasto
La problematica presentata può manifestarsi quando purtroppo si guasta l’attuatore della geometria variabile.

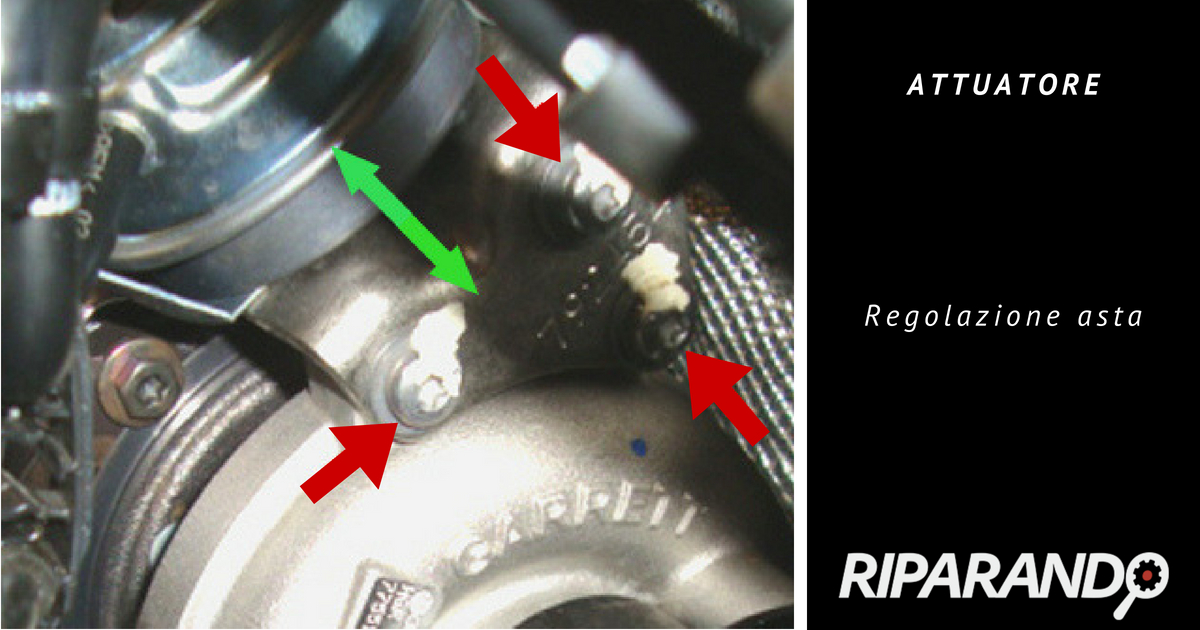

Su questa tipologia di turbine è possibile cambiare l’attuatore separatamente. Tuttavia, la sua installazione prevede la realizzazione di una precisa taratura che può essere effettuata tramite multimetro e manometro.
Vediamo come:
- Il multimetro serve a misurare il segnale di posizione del potenziometro integrato sulla capsula. Il segnale viene inviato sul pin numero 2.

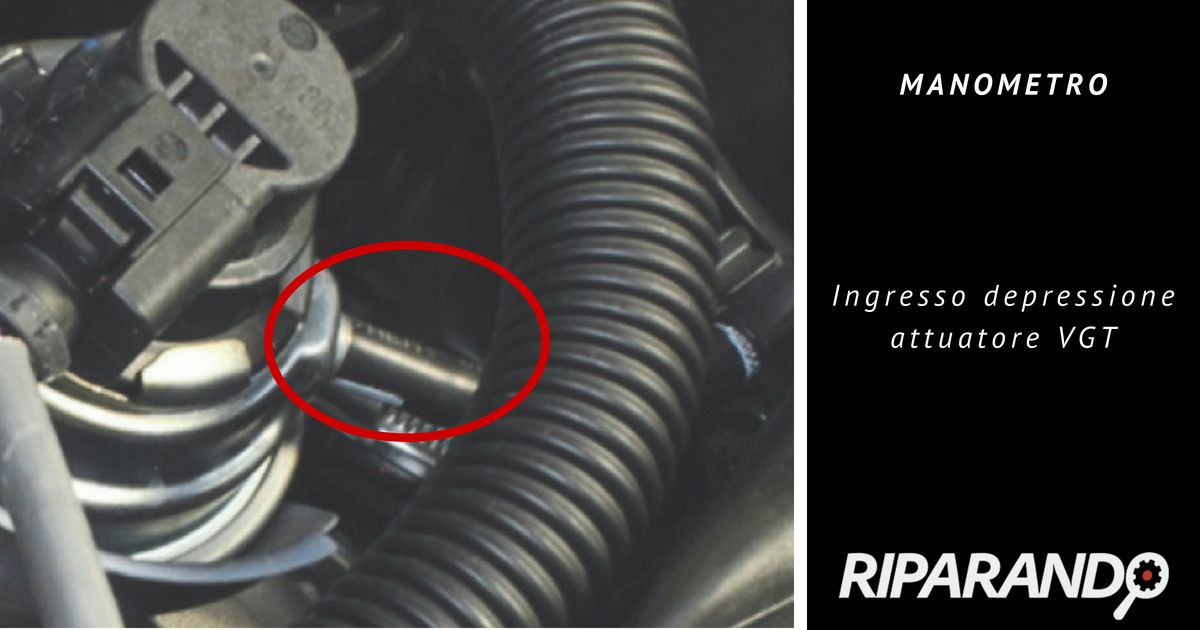

- Il manometro serve a quantificare la depressione da inviare all’attuatore per la sua taratura. Consigliamo, quindi, di collegare la pompa manuale a depressione all’ingresso dell’attuatore stesso.
- Collegare allora il puntale rosso del multimetro sul pin 2 del connettore del potenziometro e il puntale nero in un valido punto di massa. Per la calibrazione dell’asta dell’attuatore allentare le viti del supporto indicate in figura, in maniera tale da regolare verticalmente l’inizio corsa corretto.

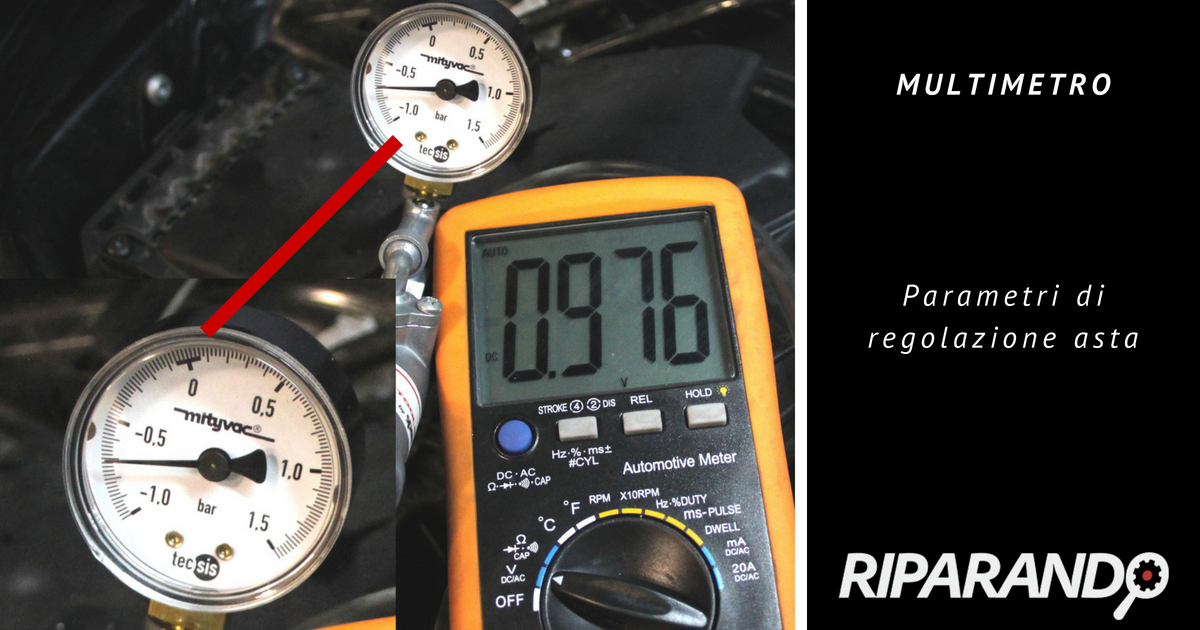

- Accendere il quadro della vettura, applicare una depressione di – 0,7 bar e movimentare manualmente l’asta finché sul multimetro non venga visualizzato il valore di circa 0,9 Volt.
La corrispondenza tra il segnale di 0,9 Volt del potenziometro e la depressione di -0,7 bar in ingresso all’attuatore ci indicano che la turbina si trova nella posizione di massima spinta.
A questo punto si possono serrare le viti del supporto dell’asta che risulterà così perfettamente calibrata.
È possibile sapere all’incirca la corsa dell’asta attuatore per un corretto funzionamento? Grazie mille
Salve, a me da una corrispondenza di circa 3,6 volt a -0,7, quindi attuatore guasto?
Salve Massimo, il dato richiesto non è un dato tecnico fornito dal costruttore, perciò i nostri tecnici suggeriscono di effettuare la prova come specificato nell’articolo. Chiaramente non tralasciando i controlli preliminari. Un saluto dalla Redazione
Salve, complimenti per la guida , dovrò sostituire l’attuatore in quanto guasto, i vostri parametri non cambiano anche in caso di auto mappata?
Salve a lei e grazie per il suo commento. In caso di centraline elaborate, i parametri di riferimento non sono più quelli del costruttore. I parametri riportati nell’articolo perciò potrebbero non essere rispettati sulla vettura, in quanto i valori attuali sono difformi dall’originale. Un saluto dalla Redazione
Salve, ma in caso di auto mappata quali soluzione per i parametri?
Salve, l’articolo fa riferimento a procedure di riparazione riportate da casa madre per vetture omologate per la circolazione stradale e quindi con parametri standard previsti dal costruttore stesso. Dando per scontato che la vettura dotata di centralina mappata da un preparatore sia utilizzata per competizioni, si dovrà fare affidamento al preparatore stesso per eventuali regolazioni, in quanto la regolazione standard non sarà più compatibile. Un saluto dalla Redazione.
Salve ho un audi a6 2500v6 anno 2002 , si e persa la vite che regola il fine corsa della geometria variabile , qualcuno sa dirmi quanti mm deve uscire dalla sede ? Grazie
Salve, questo tipo di dato tecnico generalmente non viene fornito dal costruttore. Eventualmente può verificare, qualora fosse presente il sensore posizione, se casa madre fornisce i riferimenti elettrici per eseguire una procedura analoga a quella illustrata nell’articolo. Un saluto dalla Redazione
