Diagnosi on-board Toyota Yaris HSD

Lettura stimata: 4 minuti
Diagnosi on-board Toyota HSD Anteprima

Diagnosi on-board Toyota Yaris HSD: scopri come effettuare l’intervento direttamente sul quadro di bordo con la nostra guida.

Riparando Diagnosi on-board Toyota Yaris HSD

L’interattività del sistema di bordo del veicolo è ormai uno dei parametri che maggiormente lo rende appetibile in fase di acquisto, al punto che gli spot pubblicitari focalizzano l’attenzione proprio su questi strumenti piuttosto che sulle prestazioni dell’auto. È più facile sentire parlare di

  • Schermi touch
  • Connessioni Bluetooth
  • Riconoscimento vocale di lettori con navigatore integrato in grado di leggere i messaggi di posta

Invece che di cavalli, cilindrate, accelerazioni da 0 a 100 km/h ecc.

Cambiano i dispositivi che equipaggiano le vetture, le problematiche, si evolvono i percorsi di individuazione del problema e, di conseguenza, si modificano anche le operazioni da svolgere per risolverlo.

Diagnosi on board Toyota: scopriamo il sistema infotainment della Yaris Hybrid

Chiaramente, diventa sempre più importante avere uno strumento di diagnosi performante, in grado di darci informazioni relative al sistema su cui stiamo lavorando e di descrivere i codici guasto in maniera chiara ed efficace.

Oggi andremo a vedere una particolare modalità di diagnosi del sistema infotainment della Toyota Yaris Hybrid

Codice motore: 1NZ-FXE: la diagnosi direttamente sul quadro di bordo.

Su questo modello di vettura è possibile dialogare con il sistema multimediale senza utilizzare nessuno strumento di diagnosi. Sarà il display posto al centro del cruscotto a ricoprire il ruolo di interfaccia grafica e a guidarci nella individuazione del problema.

Diagnosi Infotainment Toyota: segui i passaggi

La procedura da eseguire per entrare in diagnosi infotainment è la seguente:

  • Accendere il quadro senza avviare il veicolo (spia READY spenta)
  • Ruotare 3 volte avanti e indietro il pomello della leva posta sulla sinistra dello sterzo (accendendo e spegnendo i fari anabbaglianti) tenendo premuto il tasto “CONTROLLO ENERGIA” a destra del display, in alto.

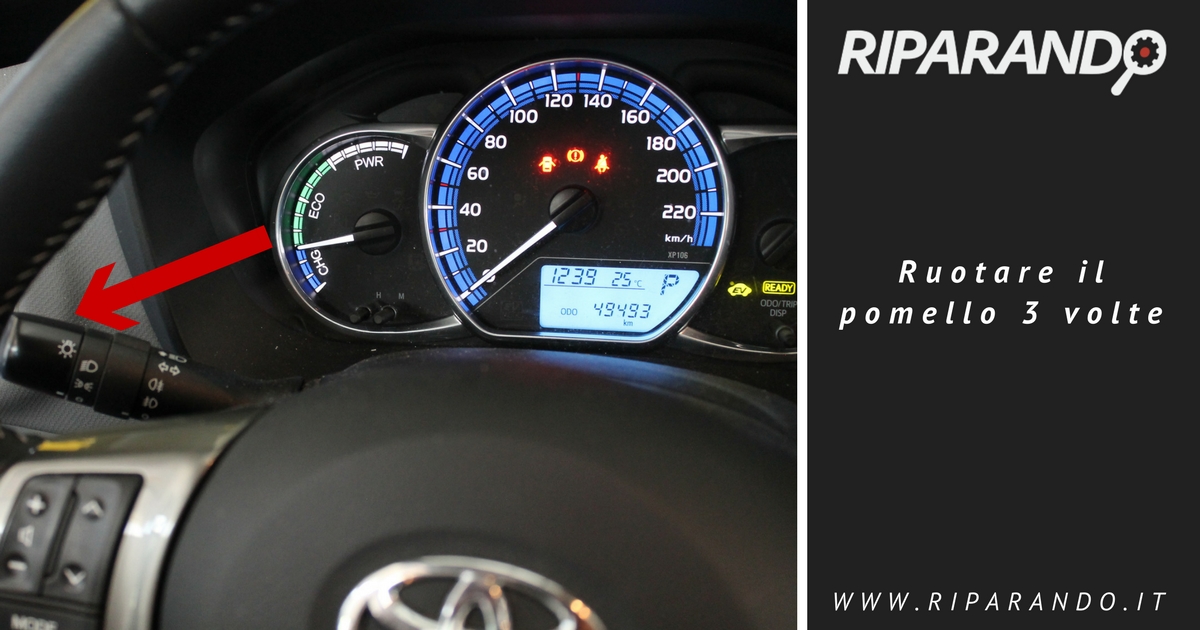

1. Pomello da ruotare 3 volte avanti e indietro

Diagnosi Infotainement Toyota Ruotare il pomello

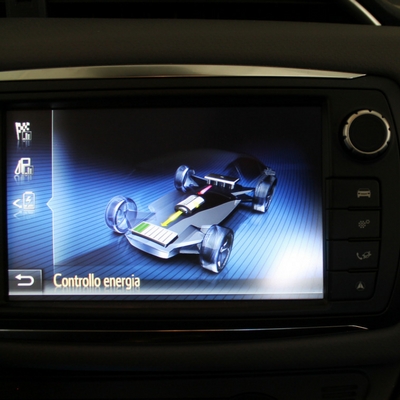

2. Tasto da tenere premuto

Diagonsi on board ecco il tasto da premere

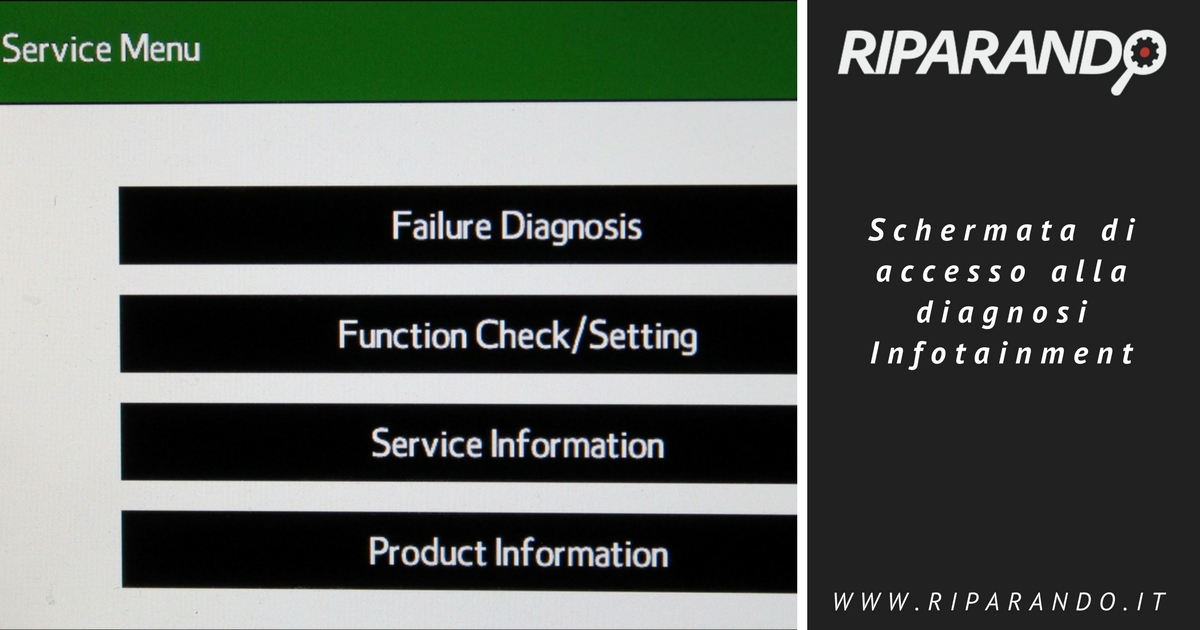

Con questi semplici passaggi, sul display appare la seguente schermata

Diagnosi Infotainment Diagnosi accesso

Diagnosi on-board Toyota: individua errori in diagnosi

Da qui è possibile verificare:

  • Se sono presenti errori in diagnosi
  • Controllare funzionalità e impostazioni del sistema
  • Avere informazioni sul servizio e sul prodotto

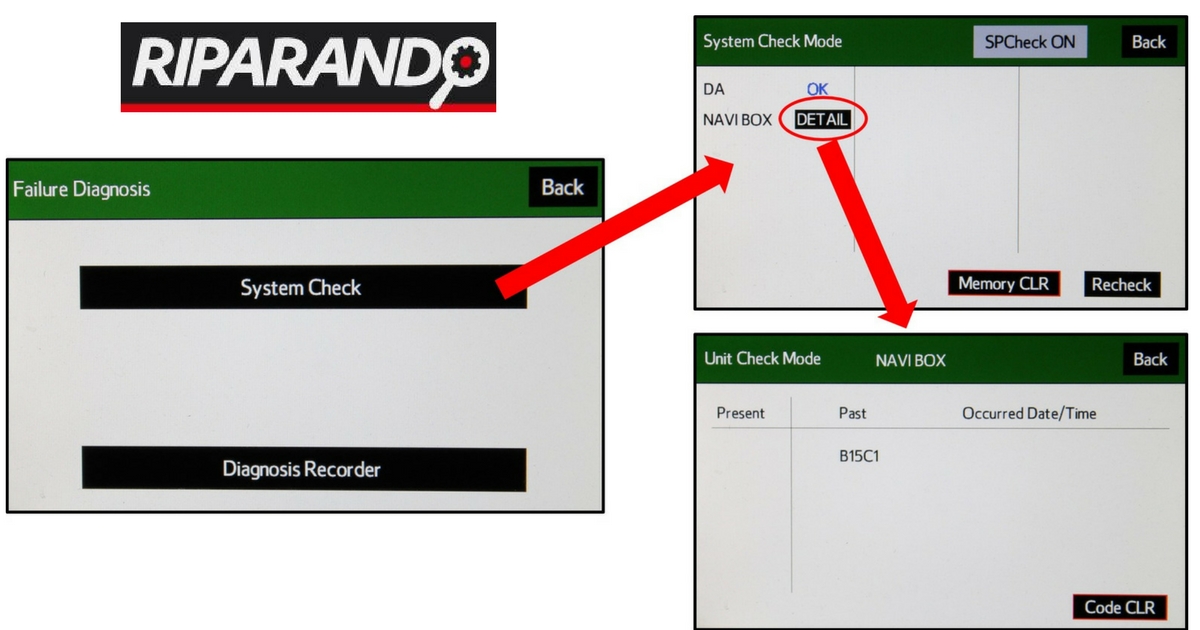

Selezionando la voce “FAILURE DIAGNOSIS” (la prima in alto), si accede a una schermata da cui si può verificare la presenza di codici guasto del sistema multimediale.

Verifica presenza codici guasto

Diagnosi Infotainment Toyota Verifica presenza codici guasto

Diagnosi on-board Toyota: guasti riscontrati

In questo caso il sistema audio (DA) risulta perfettamente funzionante, mentre il sistema di navigazione (NAVI BOX) riporta dei difetti, analizzabili cliccando su “DETAIL”.

Il guasto riscontrato riguarda l’antenna GPS

Codice B15C1

Si trova nello stato di memorizzato.

Cliccando su “Code CLR” è possibile cancellarlo per poi eseguire un “Recheck” di verifica dell’avvenuta eliminazione.

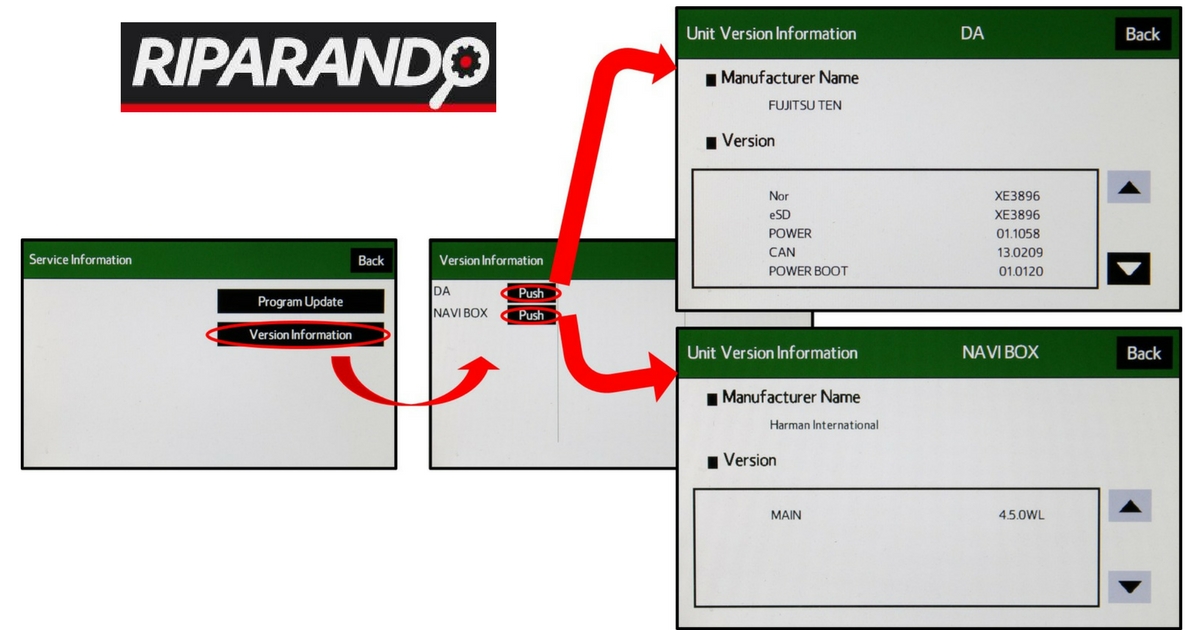

Dalla voce “SERVICE INFORMATION” del Service Menu è possibile verificare la versione del sistema infotainment (audio + navigatore) installato sulla vettura semplicemente cliccando sulla voce “VERSION INFORMATION”:

Verifica versione del sistema installata sul veicolo

Diagnosi Infotainment Verifica versione del sistema installata su Toyota

Come capire se il sistema infotainment deve essere aggiornato

Questo passaggio è necessario per capire se il sistema deve essere aggiornato oppure se è stato sottoposto a un richiamo di casa madre.

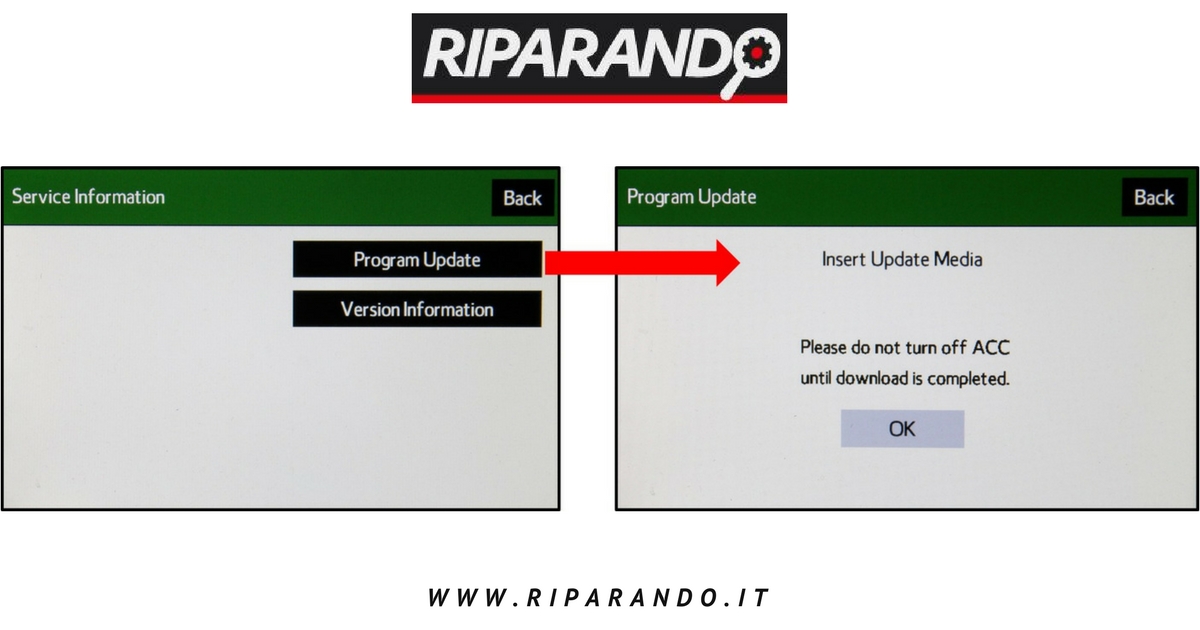

In questo caso, una volta scaricata la versione aggiornata da remoto, cliccando su “PROGRAM UPDATE” si procede con l’installazione tramite un dispositivo USB.

Installazione aggiornamento precedentemente scaricato

La raccomandazione riportata su questa schermata è di lasciare il veicolo avviato (spia READY accesa sul quadro strumenti) per tutta la durata dell’aggiornamento, al fine di evitare che questo venga interrotto e che la batteria a 12 V si scarichi.
