Variatore di fase Fiat 500

Analizziamo oggi il funzionamento del variatore di fase della Fiat 500.
Installato direttamente sull’albero a camme, questa novità tecnica ha permesso di ottenere migliorie sia sotto l’aspetto dell’erogazione della potenza, sia sotto l’aspetto delle emissioni inquinanti. Il variatore funziona con la pressione idraulica dell’olio motore, ed è gestito dalla centralina controllo motore attraverso un’apposita elettrovalvola.
Questo dispositivo permette di variare la posizione dell’albero a camme rispetto all’albero motore, mentre l’alzata e l’incrocio valvole restano fissi.

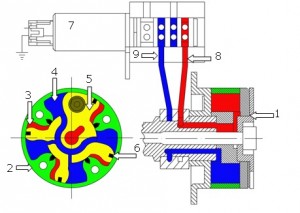

Figura 1

  1. Puleggia dentata albero a camme
  2. Tamburo
  3. Vano di anticipo
  4. Vano di ritardo
  5. Rotore
  6. Segmenti di tenuta
  7. Elettrovalvola a cassetto
  8. Ritorno olio
  9. Entrata olio

Il tamburo (2) è solidale con la puleggia della distribuzione, mentre il rotore (5) è solidale con l’albero a camme; l’accoppiamento tra rotore e tamburo dà origine a due vani (3 e 4), uno per l’anticipo (3) ed uno per il ritardo (4) dell’albero a camme rispetto all’albero motore. L’albero a camme può muoversi in entrambi i versi, in anticipo e in ritardo, per effetto della differenza di pressione idraulica agente sulle facce delle pale del rotore (5), ottenuta caricando e scaricando i due vani prima citati di olio motore in pressione. Invece il bilanciamento delle pressioni permette di bloccare il movimento dell’albero a camme. L’afflusso di olio nei vani viene gestito dalla centralina motore attraverso il comando dell’apposita elettrovalvola a cassetto (7).

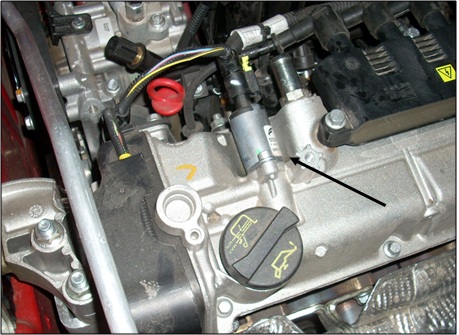

Figura 2

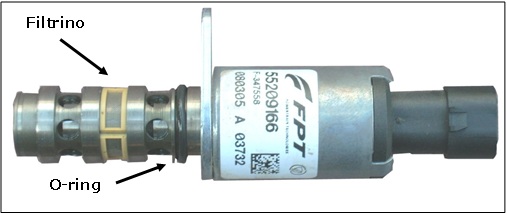

Figura 3

L’elettrovalvola viene alimentata con 12 V, e comandata dalla centralina tramite segnale in duty cycle.

Come anticipato il segnale di comando è un d.c. PWM, ossia con modulazione della massa; il grafico è stato ottenuto a motore freddo e al regime minimo, il duty cycle ammonta a 39,5 %, e ciò indica che il variatore è entrato in funzione.

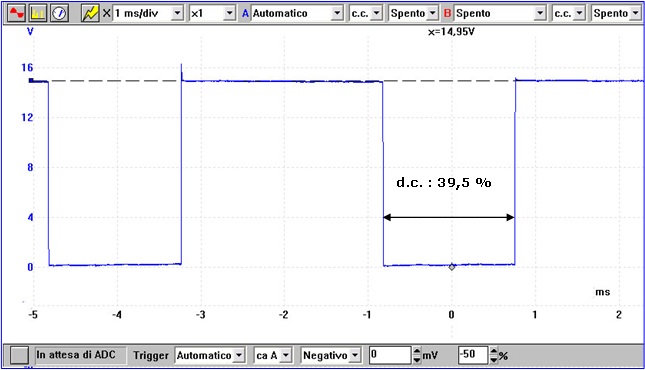

Comando PWM variatore di fase, regime minimo e motore freddo

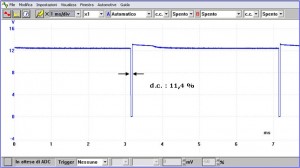

Comando PWM variatore di fase, regime minimo e motore caldo

Evidentemente con una bassa temperatura del motore, la centralina, tramite il variatore, va a regolare gli anticipi affinché si raggiungano le temperature ideali in tempi più rapidi.

La percentuale di massa data cambia notevolmente quando invece il motore ha raggiunto le temperature di esercizio: infatti si ha appena un duty cycle di 11,4 %, e questo vuol dire che l’elettrovalvola non è stata attivata.

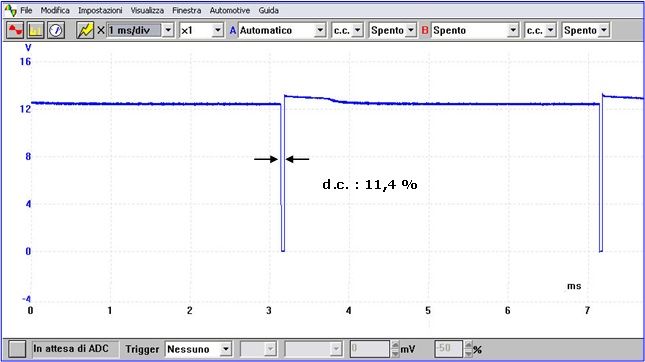

Comando PWM variatore di fase, regime minimo e motore caldo



In questo caso il motore era termicamente regimato, e per cui l’ECU non è andata più a comandare il variatore, riportando la fasatura all’impostazione ordinaria.

Il variatore è entrato di nuovo in funzione quando si sono raggiunti i 3000 g/min: la centralina lo comanda per adeguare al meglio gli anticipi e i ritardi ai diversi regimi di rotazione, a vantaggio delle prestazioni, dei consumi, e soprattutto del controllo dei gas di scarico. Tutte le misurazioni sono state fatte a vettura ferma.

La percentuale di duty cycle raggiunta è stata del 43,4 %.

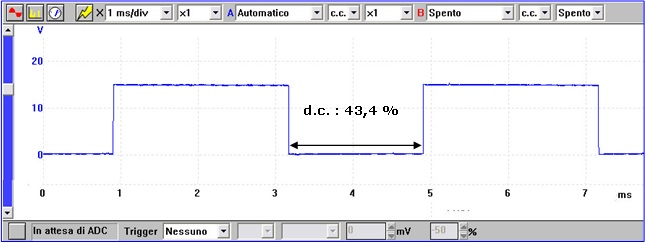

Comando PWM variatore di fase, 3000 g/min

Se il variatore di fase si blocca in una posizione, che sia essa di anticipo, di ritardo, o una posizione intermedia a causa di un guasto meccanico o per un corto circuito all’elettrovalvola di pilotaggio, la centralina non comanda più il componente.

Se invece il variatore risultasse lento nel raggiungere le posizioni richieste, la centralina comanda l’elettrovalvola in modo da tenerlo nella configurazione di massimo anticipo (posizione di riposo).
