Auto con rumore finto: analizziamo il sistema di generazione del rumore di GOLF VII

Auto con rumore finto: scopriamo insieme come funzionano i sistemi di generazione del rumore attraverso l’analisi di una Golf VII

La sportività di una vettura si esprime attraverso le sue prestazioni, le linee filanti della sua carrozzeria, un handling elevato permesso da sospensioni performanti e un set di ruote a profilo ribassato e, non ultima, una sonorità del motore dal carattere che si potrebbe definire “cattivo”.

È possibile conferire una nota di aggressività a una motorizzazione “non da pista”?

Un’aggressività al passo con i tempi e attenta alle emissioni inquinanti? E non ultimo:

È possibile conciliare il desiderio di sportività con un budget economico esiguo?

La risposta è assolutamente sì, se ci facciamo aiutare dalla tecnologia.

Vediamo come.

Le auto con rumore finto: cambia il sound della tua vettura!

Sapevi che:

Diversi modelli già da anni adottano dei dispositivi di generazione o di amplificazione del rumore del motore, al fine di conferire un sound sportivo al veicolo.

Alcuni di questi dispositivi semplicemente riproducono il rumore attraverso l’impianto audio. L’intento, chiaramente è ludico.

È il caso degli ultimi modelli di Twingo e Megane con la funzione “R-Sound”.

Su queste vetture si può addirittura scegliere il veicolo di cui riprodurre il sound del motore, tra cui la RS01, la “teiera gialla” di René Arnoux del 1977!

Ovviamente la sonorità è perfettamente sincronizzata al regime motore istante per istante, quindi il sistema si interfaccia, tra le altre cose, con la centralina motore.

Differentemente, esistono vetture in cui la sonorità sportiva “artificiale” viene prodotta per mezzo di elementi vibratòri o per mezzo di altoparlanti.

È il caso della Golf, nelle versioni GTI e GTD:

Riparando Volkswagen GOLF VII GTI

Analizziamo per prima la versione a benzina, ovvero la GTI.

Volkswagen GOLF VII GTI

In questa vettura il sistema si compone di:

  • Un attuatore per le vibrazioni
  • Una relativa centralina di gestione denominata “del rumore strutturale”

Entrambi collocati alla base del parabrezza, in posizione centrale.

Tali componenti svolgono la funzione di amplificare il suono del motore diffondendolo nell’abitacolo.

In funzione del regime motore l’attuatore vibra trasmettendo le proprie vibrazioni al parabrezza, il quale funge da membrana acustica. Il principio di funzionamento è del tutto simile a quello di un altoparlante.

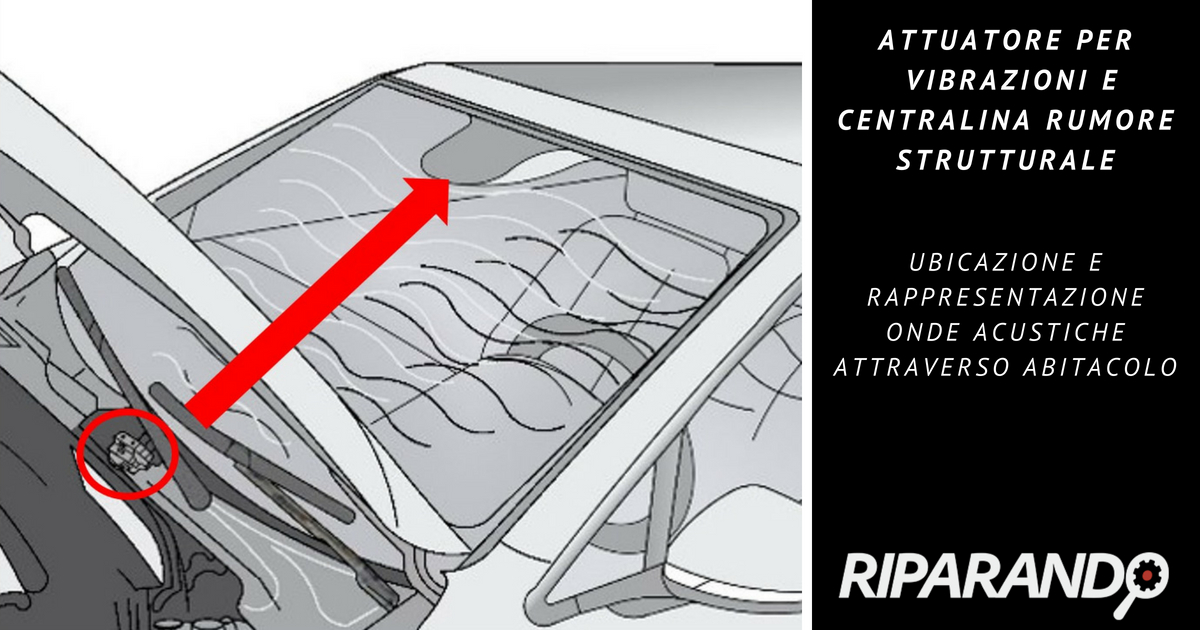

Attuatore per le vibrazioni e centralina del rumore strutturale

Il lavoro dell’attuatore per le vibrazioni è governato dalla centralina per il rumore strutturale. La centralina sua volta raccoglie le informazioni necessarie (regime motore in primis) attraverso un collegamento alla rete CAN direttamente sul gateway del veicolo.

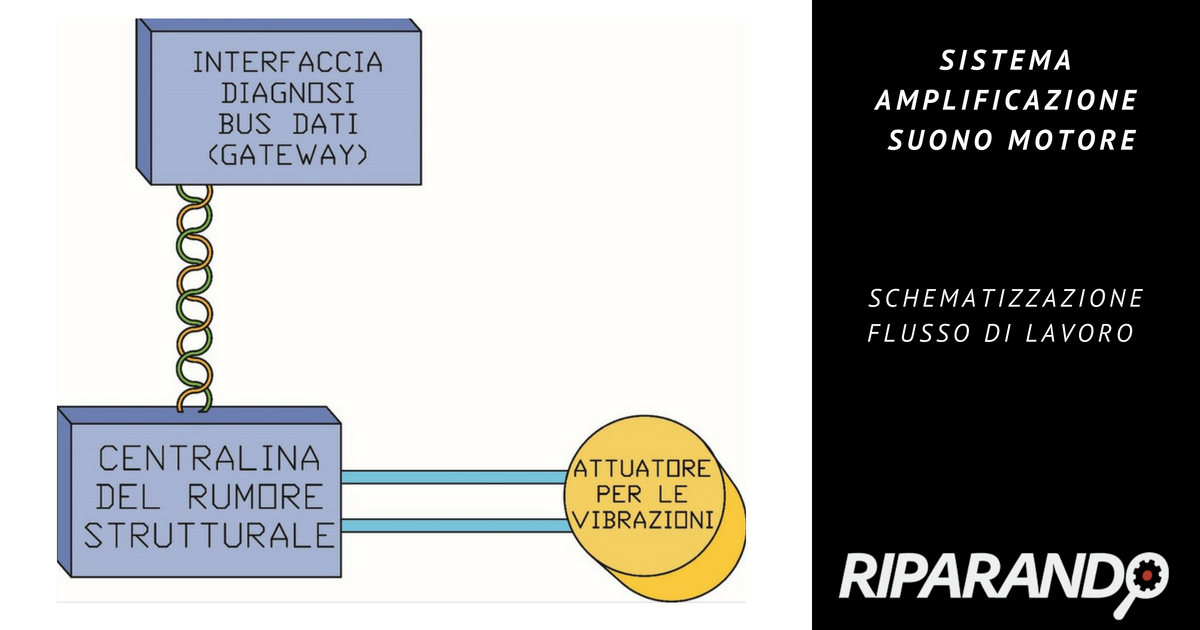

Schematizzazione flusso lavoro Sistema amplificazione suono motore

Volkswagen GOLF VII GTD “Sport & Sound”

Diversamente dalle versioni GTI, le versioni GTD dotate del pacchetto “Sport & Sound” sono dotate di un sistema acustico optional che, in funzione del regime motore e del profilo di guida selezionato, riproduce un suono standard oppure di tipo «racing».

La sonorità del motore viene amplificata da un altoparlante posto nel circuito di scarico, dentro una derivazione in parallelo.

All’aumentare della velocità del veicolo la rumorosità diminuisce, in modo da non compromettere il comfort durante lunghe percorrenze.

I componenti del sistema sono

  • La “centralina per i rumori del motore” e
  • Il “generatore di rumori”, un vero e proprio altoparlante posto nel circuito di scarico.

Il generatore di rumore è posizionato nello scarico, mentre la centralina per i rumori del motore è collocata nel montante posteriore sinistro, come illustrato nella seguente immagine.

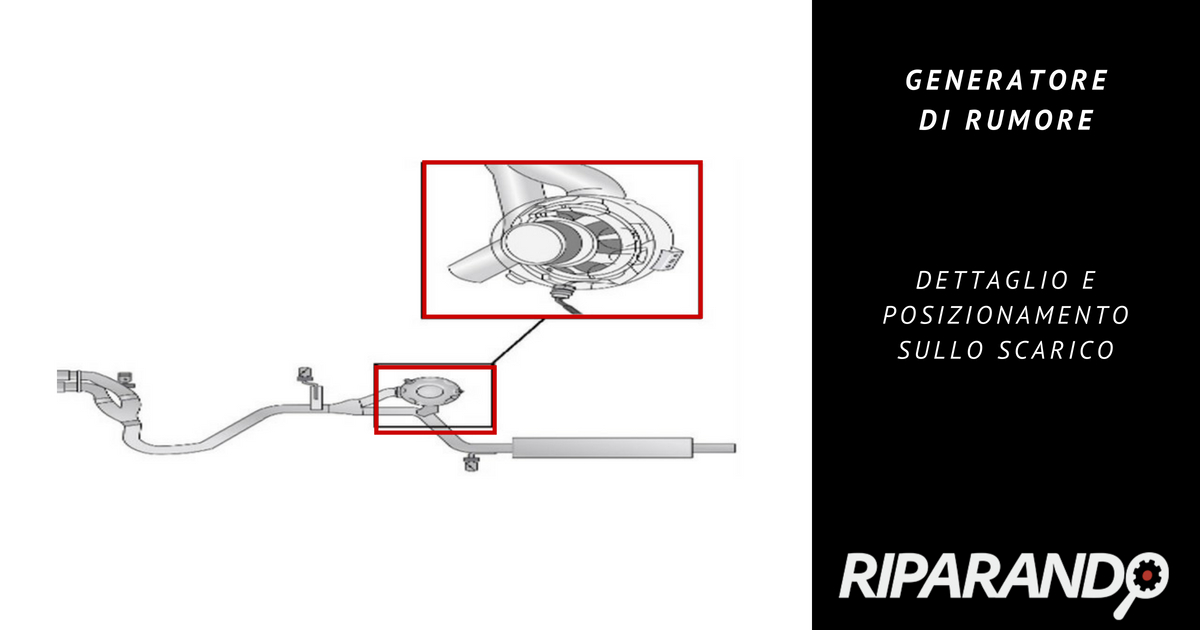

Generatore di rumore, dettaglio e posizionamento sullo scarico

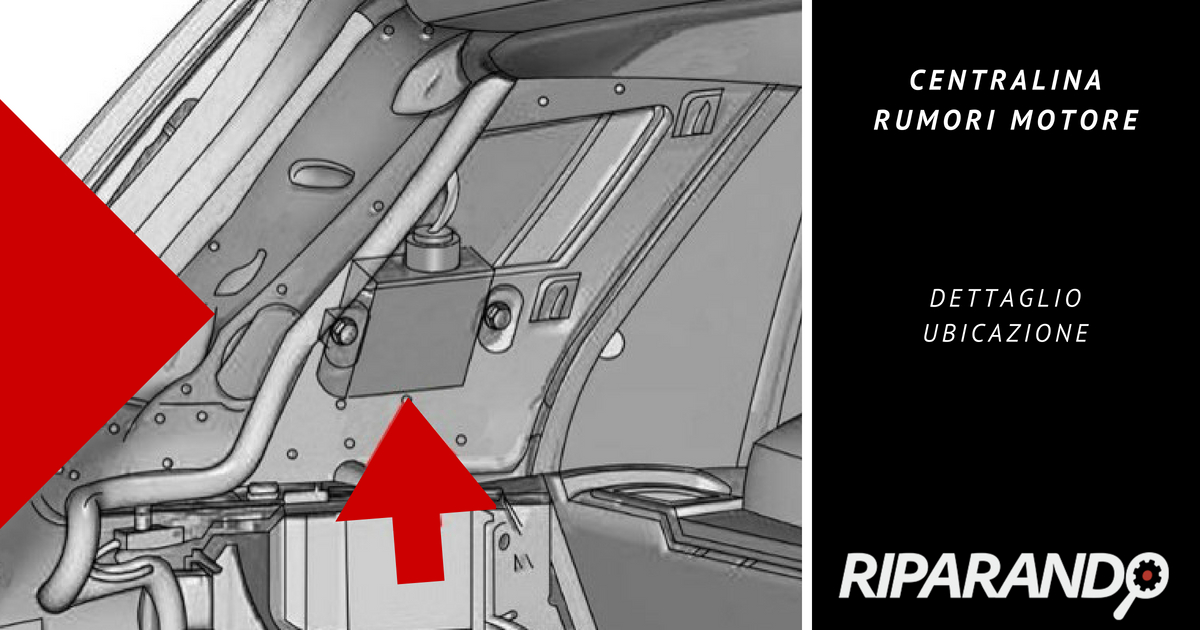

Centralina per i rumori del motore, ubicazione

La potenza acustica del generatore di rumore è gestita e dosata dalla centralina dei rumori del motore. La centralina, a sua volt,a raccoglie le informazioni necessarie (anche in questo caso il regime motore in primis) attraverso un collegamento alla rete CAN direttamente sul gateway del veicolo.

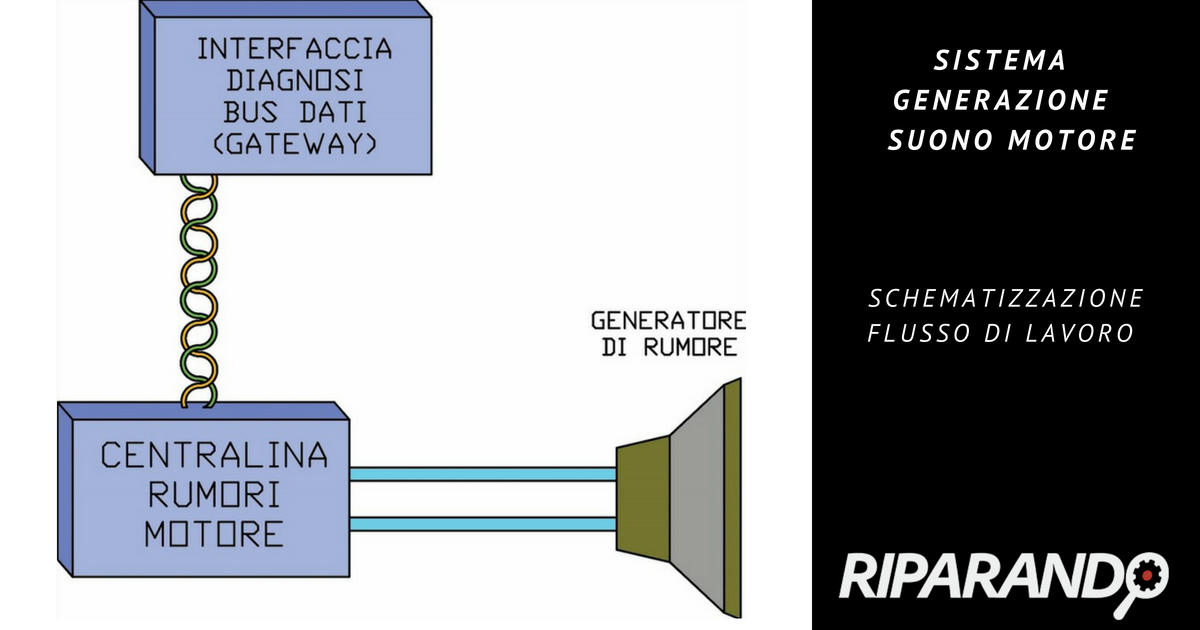

Schematizzazione flusso di lavoro sistema di generazione del suono del motore

Chiudiamo questa analisi mettendo in risalto un fattore che distingue notevolmente i due sistemi, quello della GTI e quello della GTD.

Nella GTI il suono viene amplificato e riprodotto all’interno dell’abitacolo, mentre nella GTD il suono viene generato e diffuso dallo scarico verso l’ambiente esterno.

38 commenti
    • Redazione
      Redazione dice:

      Grazie Pietro, è sempre un piacere conoscere lettori come te che ci seguono con attenzione. Un saluto dalla Redazione 😉

      Rispondi
      • Pietro
        Pietro dice:

        Ciao Ragazzi ho 55 anni di auto riparatore . Il mestiere più. Affascinante e più bello che esiste . non si finisce mai d’imparare. Ciao e buon lavoro . grazie

        Rispondi
        • Redazione
          Redazione dice:

          Ciao Pietro, è proprio vero 🙂 È un piacere averti tra i nostri lettori. Un saluto dalla Redazione di Riparando e Buon lavoro!

          Rispondi
          • Amedeo
            Amedeo dice:

            Salve sono in possesso di una Golf 7 GTD NON MI FUNZIONA più lo sport and sound la macchina non segna nessuna spia non da nessuna anomalia cosa può essere?

          • Redazione
            Redazione dice:

            Salve Amedeo, grazie per averci scritto. Di solito, per appurare la natura del guasto, basta effettuare una diagnosi elettronica nella centralina del sistema Sport&Sound. Però non tutti gli strumenti diagnostici danno questa possibilità. Comunque, in base alle casistiche analizzate, il problema sembra essere nel generatore di rumore posto sullo scarico che si guasta a causa di calore e vibrazioni. Un cordiale saluto

    • Redazione
      Redazione dice:

      Salve, i nostri tecnici suggeriscono innanzitutto di verificare se l’auto prevede come optional il pacchetto denominato “sport & sound” ed eventualmente installarlo tramite rete autorizzata. Un saluto dalla Redazione

      Rispondi
    • Redazione
      Redazione dice:

      Salve e grazie per averci scritto, il pacchetto optional “Sport & Sound” dovrebbe essere tuttora disponibile sulla nuova Golf. La invitiamo a verificarlo direttamente sul sito ufficiale Volkswagen tramite un semplice configuratore per auto nuove. Un saluto dalla Redazione 🙂

      Rispondi
  1. Fabio Boer
    Fabio Boer dice:

    Buonasera e complimenti per l’articolo molto chiaro ed esaustivo.
    Una domanda: la Golf GTE adotta sistemi analoghi?
    Grazie,
    Fabio

    Rispondi
    • Redazione
      Redazione dice:

      Salve Fabio e grazie per la risposta.
      la Golf GTE, come visualizzabile anche dal configuratore del sito VW, non prevede questa funzione optional
      Saluti dalla Redazione

      Rispondi
      • Gianluigi
        Gianluigi dice:

        Buongiorno signori, possiedo golf gtd 7 con pacchetto sound e sport, da circa due mesi non riproduce suono,m in mod spet, cosa devo guardare? Se fusibili dove sono?

        Rispondi
        • Redazione
          Redazione dice:

          Buongiorno Gianluigi, grazie del commento. Di solito è un guasto sul generatore di rumore nello scarico. Per controllare eventuali fusibili è necessario consultare il libretto di uso e manutenzione della vettura o, se non riportati, occorre utilizzare la banca dati originale Volkswagen (servizio a pagamento). Un cordiale saluto

          Rispondi
  2. Gennaro
    Gennaro dice:

    Io ho un problema non mi funziona più facendo una diagnosi mi dice circuito aperto attuatore 1( golf gtd 7) si puó sapere se porta qualche fusibile

    Rispondi
    • Redazione
      Redazione dice:

      Salve, sia sulla versione per la GTI che per la sua GTD, non ci sono fusibili a protezione dell’attuatore del rumore. Gli unici fusibili interessati sono posti sull’alimentazione delle centraline del rumore. Un saluto dalla Redazione.

      Rispondi
  3. FABIO
    FABIO dice:

    SALVE HO UN GOLF VII CODICE MOTORE CLH NON SEMPRE FA IL DIFETTO MA RARAMENTE LA MATTINA APPENA METTO IN MOTO MI PARTE LA VENTOLA DI RAFFREDDAMENTO COME SE STESSE IN PROTEZIONE. HO GIA CAMBIATO IL SENSORE TEMPERATURA…. IL PROBLEMA PERSISTE

    Rispondi
    • Redazione
      Redazione dice:

      Salve e grazie per averci scritto. Questo articolo non è propriamente pertinente con la sua richiesta. Pertanto la invitiamo a commentare un articolo che abbia attinenza con la sua problematica. Un cordiale saluto.

      Rispondi
    • Redazione
      Redazione dice:

      Salve Tobia, abbiamo notato che ci ha fatto più di una richiesta in merito a questo argomento e ci scusiamo per il ritardo nella risposta. Per ciò che ci chiede, e per darle un riscontro preciso, le chiediamo gentilmente di fornirci almeno la targa del suo veicolo, che dovrà inviarci in forma privata, chiaramente per rispetto della sua privacy, scrivendoci al seguente indirizzo: redazione@riparando.it. Cordiali saluti

      Rispondi
  4. Stanislao
    Stanislao dice:

    Salve io possiedo un golf 7 gtd con il pacchetto sport and sound, vorrei sapere se è possibile alzare il volume della “cassa” situata nello scarico e se si come.
    Grazie mille in anticipo

    Rispondi
    • Redazione
      Redazione dice:

      Salve Stanislao, grazie per il tuo intervento. La potenza acustica del generatore del suono è gestita direttamente dalla centralina dei rumori, come descritto nell’articolo. Pertanto non è possibile aumentare il sound emesso, a meno di intervenire sulla mappa della stessa centralina. Tale operazione, però, non è ufficialmente autorizzata dal costruttore e porterebbe a incrementare eccessivamente i decibel dello scarico consentiti per legge. Un saluto e continua a seguire i nostri approfondimenti

      Rispondi
    • Redazione
      Redazione dice:

      Salve Adolfo, grazie per il tuo commento. Per test effettuato cosa si intende: una semplice ricerca errori oppure un test attivo del sistema? Ossia: si è provato con la diagnosi a far generare il caratteristico rombo del motore? È importante stabilire che tipo di prova sia stata effettuata per poter escludere o meno problemi al gateway e – da qui – iniziare a verificare alimentazioni e masse della centralina “Rumori motore” e del “generatore di rumore”. Un cordiale saluto

      Rispondi
    • Redazione
      Redazione dice:

      Salve Giuseppe, grazie per avefci scritto. Non sappiamo quale modello di vettura tu possieda ma, solitamente, già negli impianti autoradio di una decina di anni orsono è presente la funzionalità che aumenta automaticamente il volume con l’aumento della velocità e quindi dell’andatura dell’auto. Un saluto

      Rispondi
  5. Vincenzo Lodigiani
    Vincenzo Lodigiani dice:

    la mia sembrerà una richiesta strana.
    ho una golf 8 gti e vorrei gentilmente sapere se il rumore del motore o dello scarico che si sente nell’abitacolo si può attenuare o addirittura eliminare. grazie per ogni vostro interessamento a questo mio commento e complimenti per il sito. Saluti

    Rispondi
    • Redazione
      Redazione dice:

      Ciao Vincenzo, grazie dei complimenti e la tua non ci semrba affatto una richiesta strana! Se si vuole ridurre il suono in abitacolo, tramite un diagnostico si abbassa l’entità delle vibrazioni trasmesse dal generatore di rumore. Il solo problema è che probabilmente si dovrà ricorrere allo strumento originale VW. Ma se lo si volesse eliminare totalmente, una soluzione rapida è quella di scollegare il connettore elettrico di questo generatore. Un cordiale saluto e continua a seguirci
