Mercedes OM651 – Prima parte

Lettura stimata: 4 minuti

Attualmente il motore diesel con cui Mercedes Benz riscuote maggior consenso da parte dei driver fedeli alla stella a tre punte è la motorizzazione OM651 che grazie ad alcuni accorgimenti ha permesso di ottimizzare ulteriormente lo spazio nel vano motore rispetto al precedente motore OM646; questo si traduce in termini pratici in un basamento più corto di 4 cm, nel posizionamento della distribuzione (ad ingranaggi e a catena semplice) sul lato del cambio con l’adozione di un coperchio scatola della distribuzione che permette l’installazione di diversi cambi. A detta dei tecnici tedeschi l’adozione di questo tipo di distribuzione ha permesso anche il non trascurabile miglioramento della sicurezza dei pedoni.

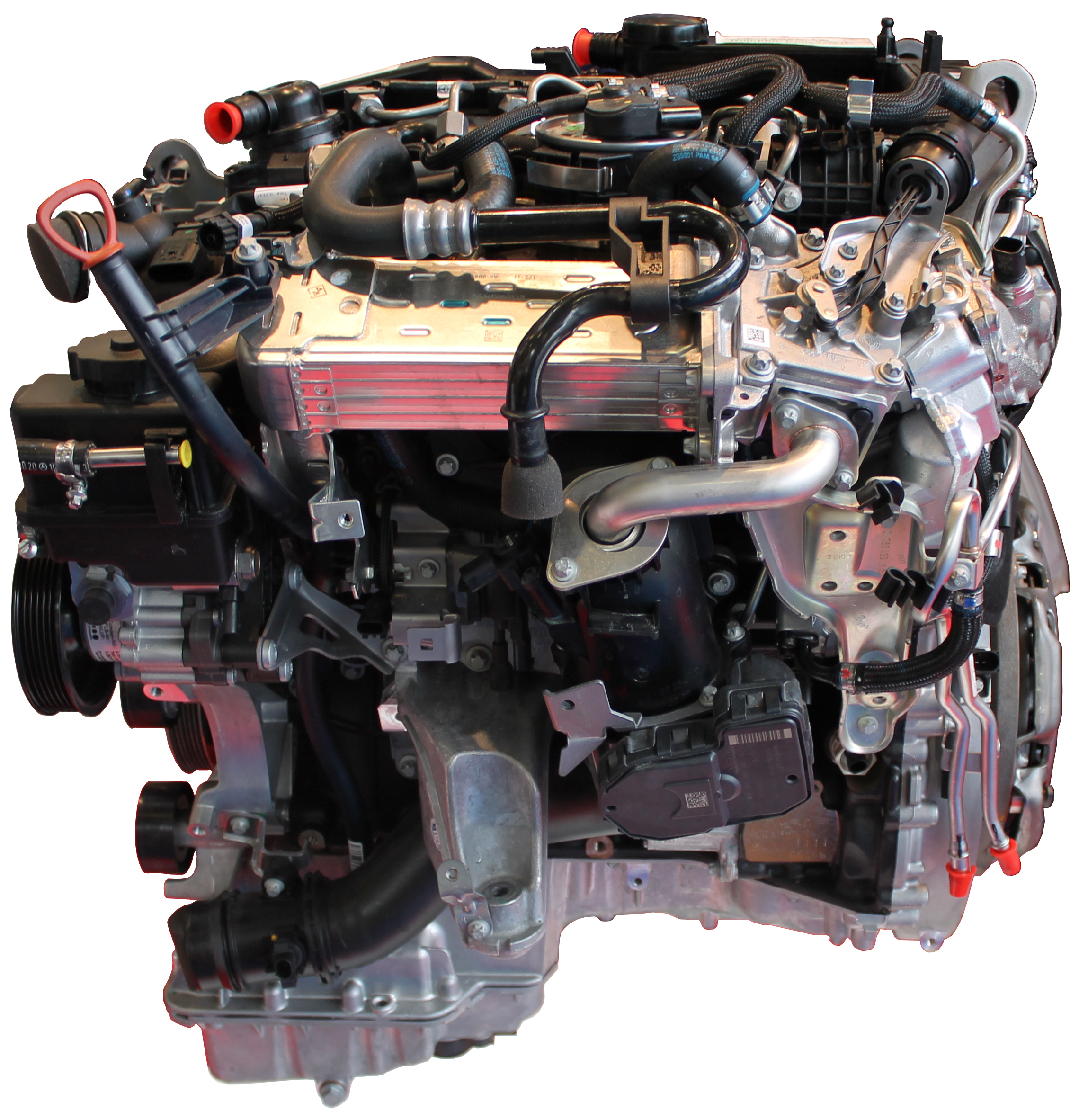

Motore OM651



Il basamento è prodotto con la tecnologia della colata in terra utilizzando ghisa grigia.

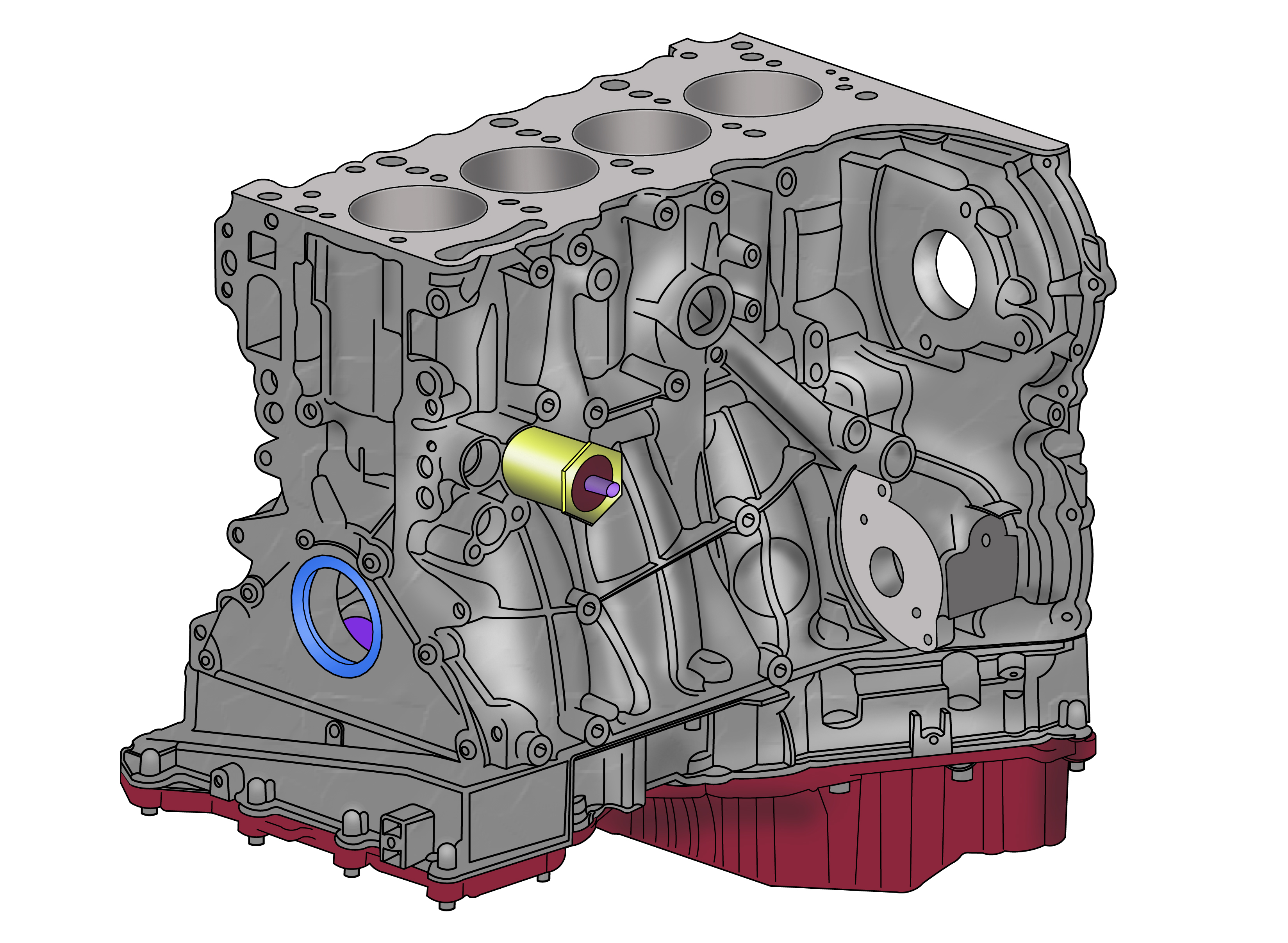

Assieme monoblocco – basamento – coppa

La testata è stata dimensionata per sopportare pressioni massime di accensione pari a circa 200 bar (contro i 160 bar della precedente motorizzazione), è costruita in allumino ad alta resistenza e ospita due alberi a camme che a loro volta comandano 4 valvole per singolo cilindro. Lo sfiato dei vapori dell’olio è integrato nel coperchio della testata che è invece in materiale sintetico così come la parte inferiore coppa dell’olio.

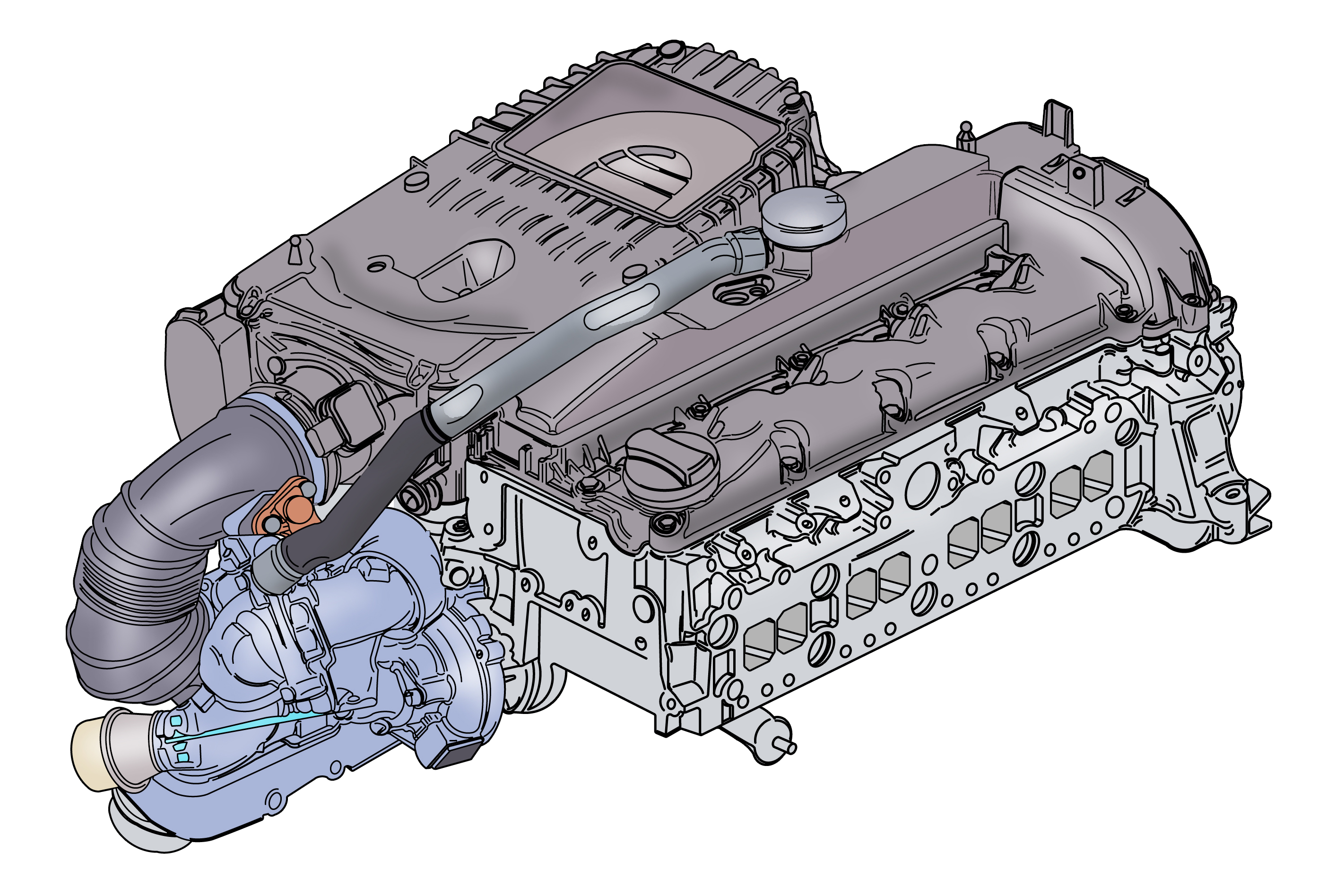

Assieme testata e relativo circuito sfiato vapori olio – gruppo di sovralimentazione (versione dotata di doppio stadio con due turbocompressori a geometria fissa)

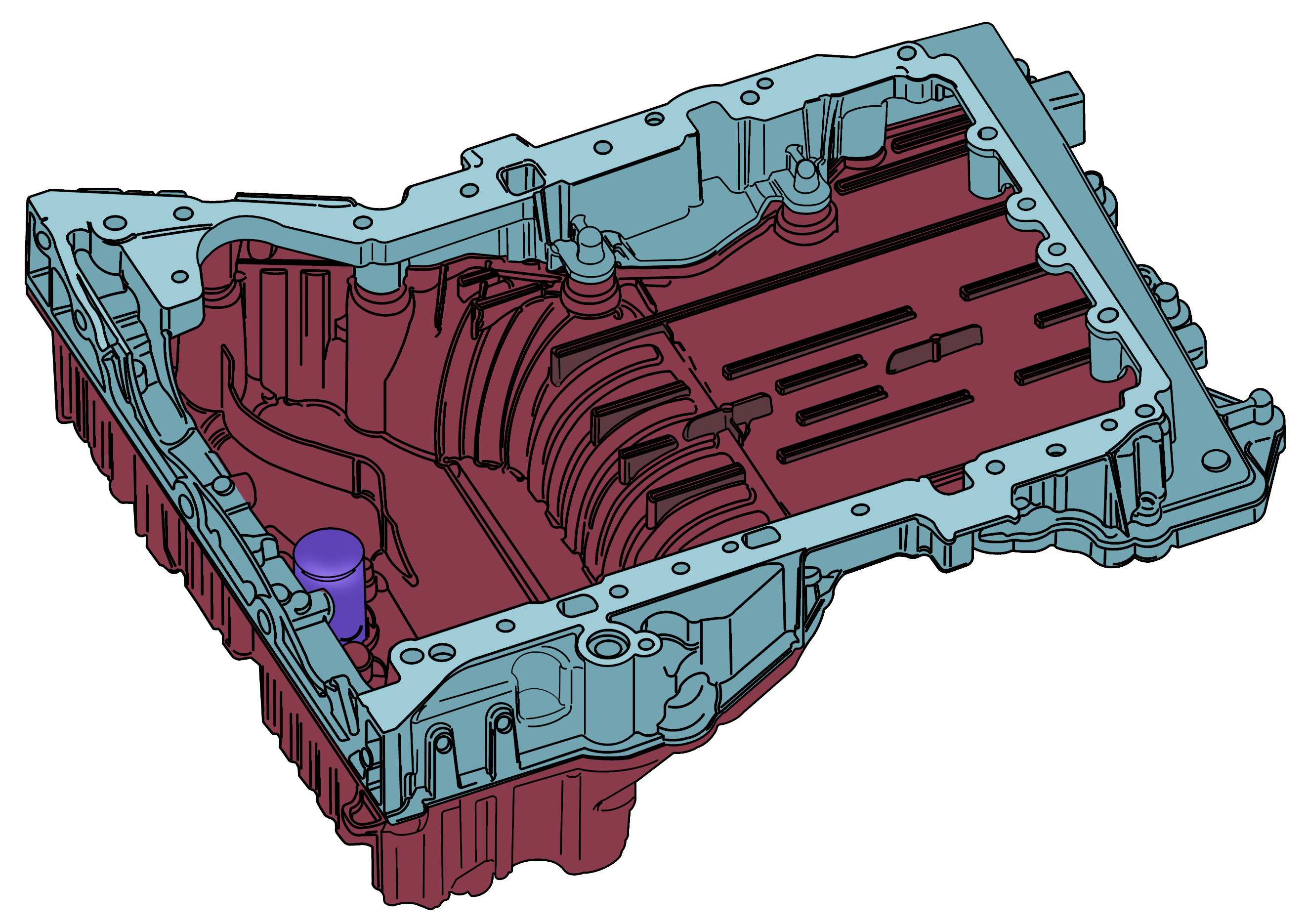

Coppa olio con interruttore livello olio

La ricerca di silenziosità di funzionamento del motore, e quindi di regolarità nel funzionamento e riduzioni delle vibrazioni, ha portato i tecnici Mercedes Benz ad adottare un albero motore forgiato alloggiato su 5 bronzine ed un sistema di due contralberi tipo Lanchester montati su cuscinetti a rotolamento. La ruota dentata è fissata sull’albero motore mediante saldatura ad attrito, mentre lo smorzatore torsionale è fissato all’albero motore grazie a quattro viti di fissaggio.

Entrambi gli alberi a camme vengono comandati tramite catena semplice di distribuzione, la quale si contraddistingue per l’assenza di manutenzione. Le camme sono fissate all’albero con accoppiamento per interferenza, la ruota dentata conduttrice è fissata all’albero a camme mediante una vite centrale a filettatura sinistrorsa. Le camme comandano le valvole (2 di aspirazione e 2 di scarico per ogni cilindro) mediante bilancieri a rullo e regolazione idraulica del gioco valvole. Sull’albero a camme di scarico è inoltre presente la ruota fonica che consente al sensore di fase (ad effetto Hall) di rilevare il numero giri e la posizione dell’albero a camme.

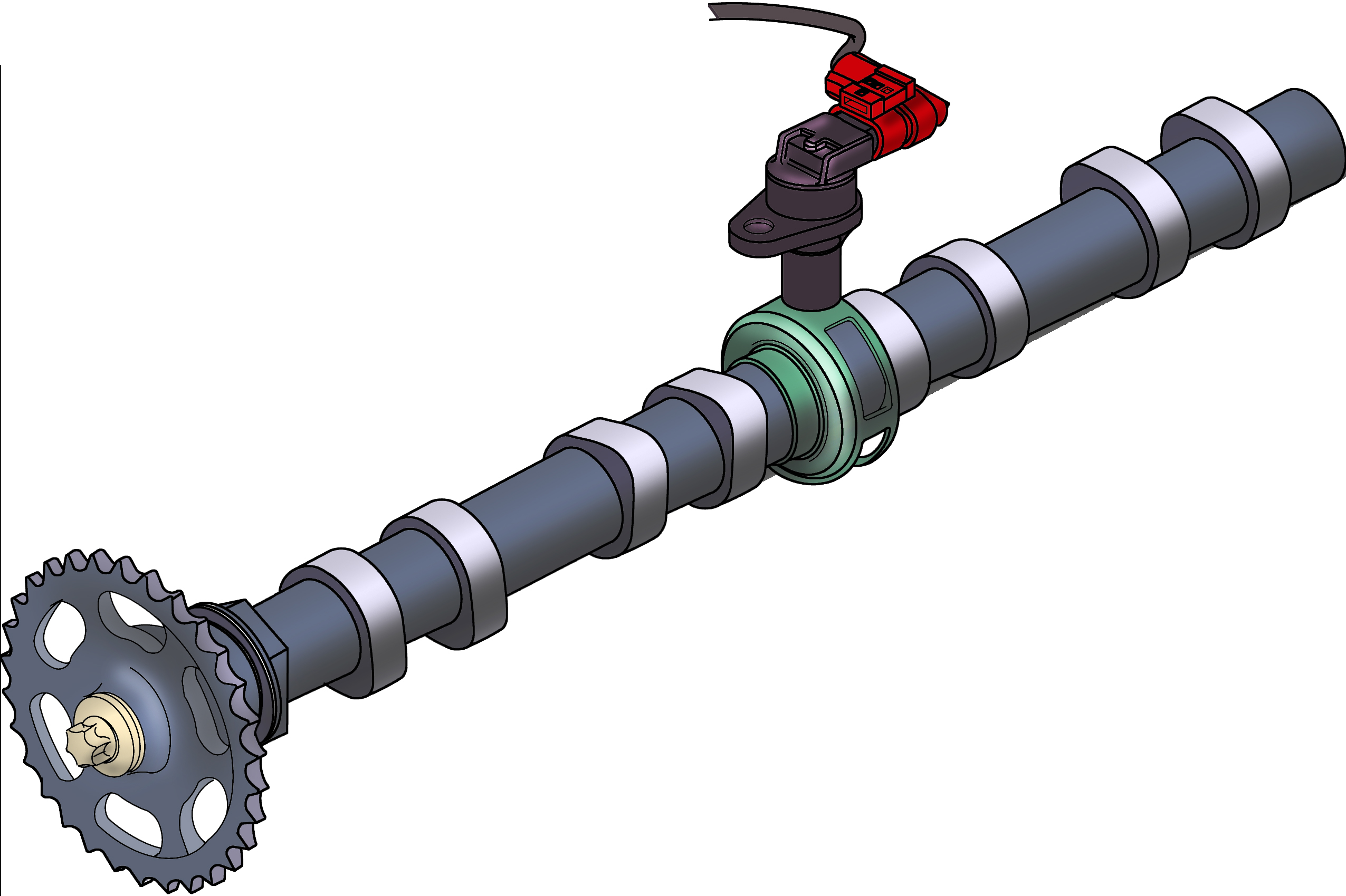

Albero a camme di scarico con senore di fase e relativa ruota fonica

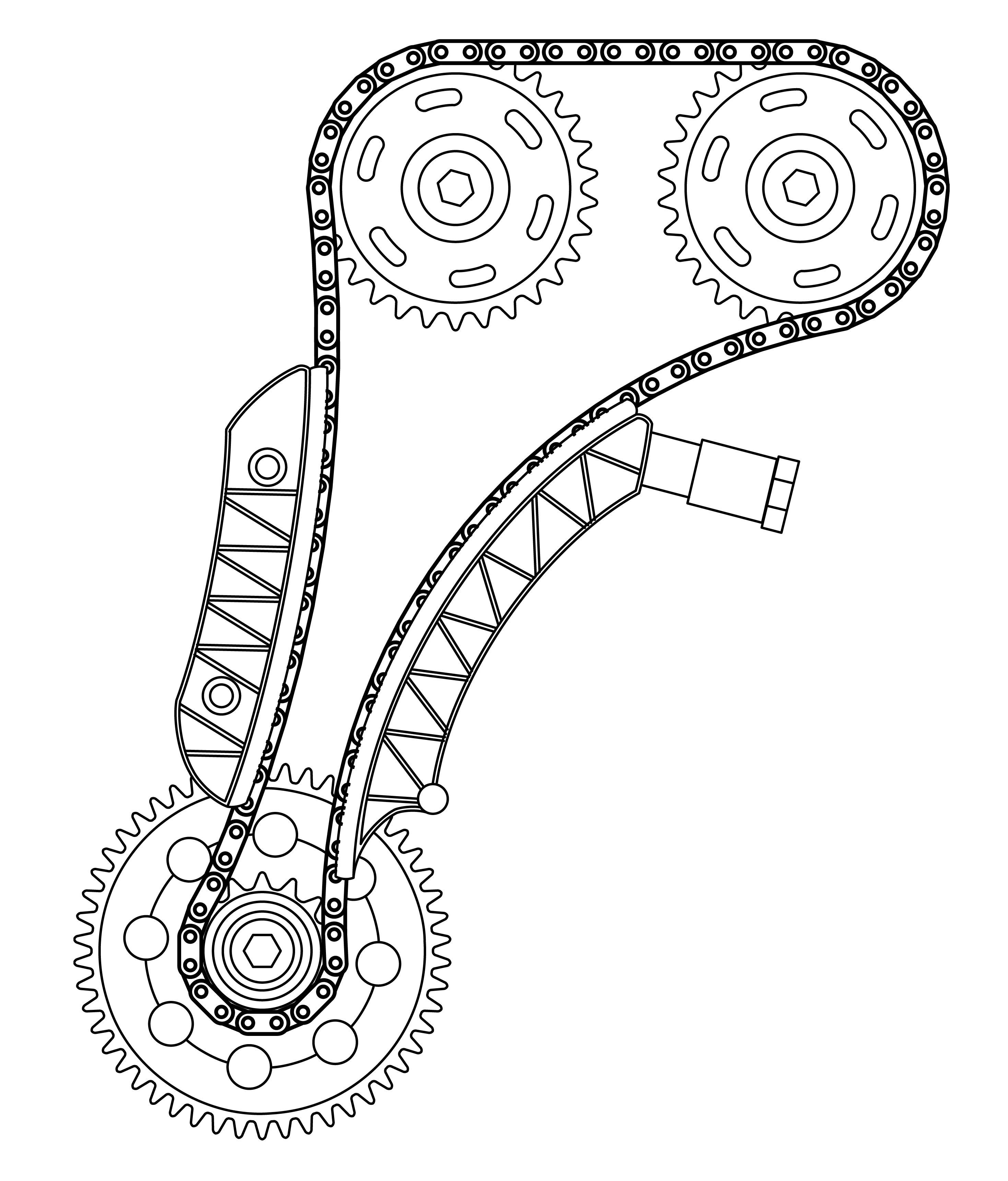

Catena comando albero a camme (vista lato cambio)

La distribuzione a catena per il comando degli alberi a camme viene completata con la distribuzione comandata ad ingranaggi che, dalla ruota              dentata albero motore, provvede al comando della pompa alta pressione carburante ed dei contralberi di bilanciamento Lanchester. Provvede inoltre a comandare la pompa di lubrificazione olio e, mediante un apposito collegamento ricavato dal alberino di comando della stessa, anche la pompa di depressione.

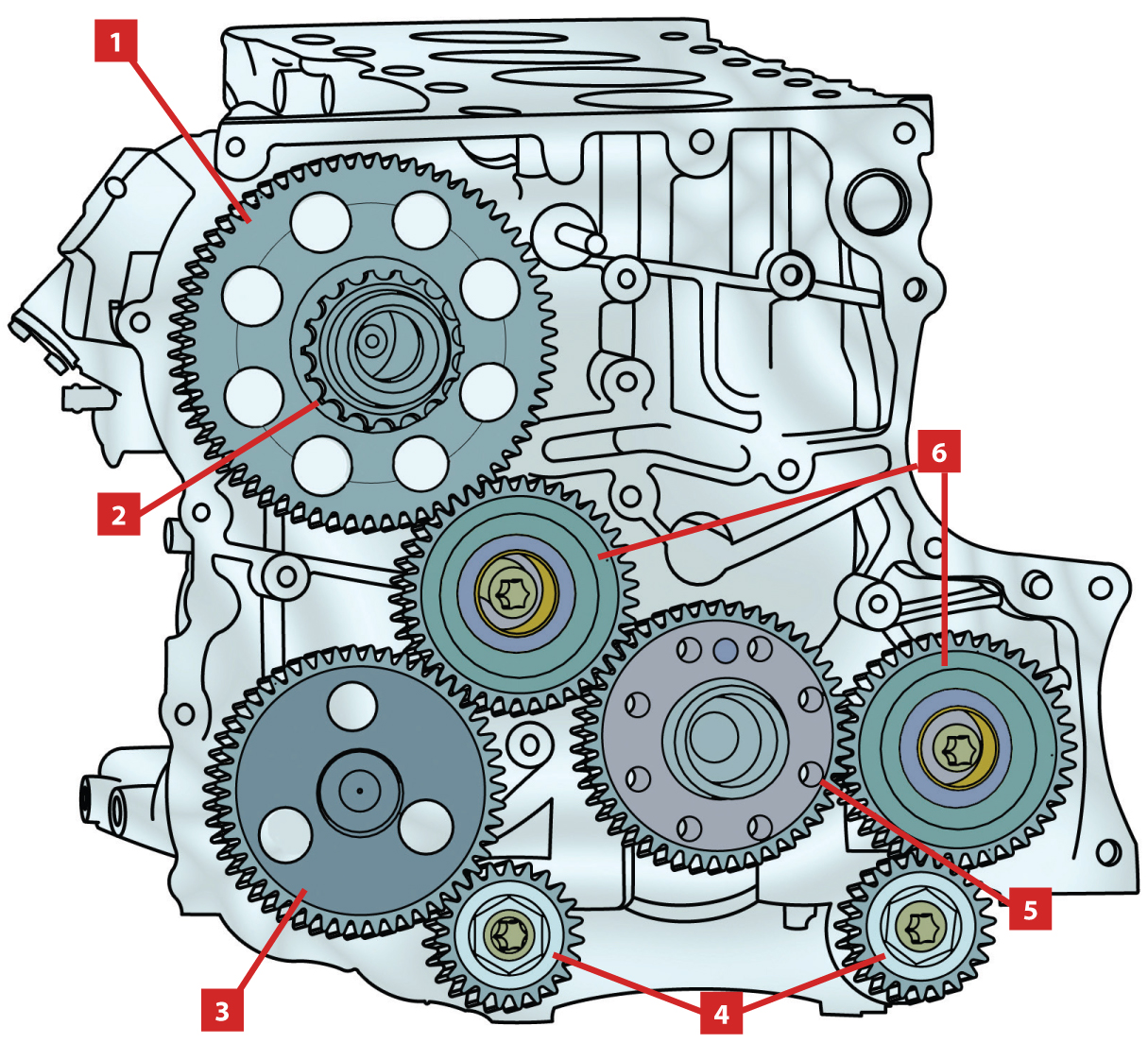

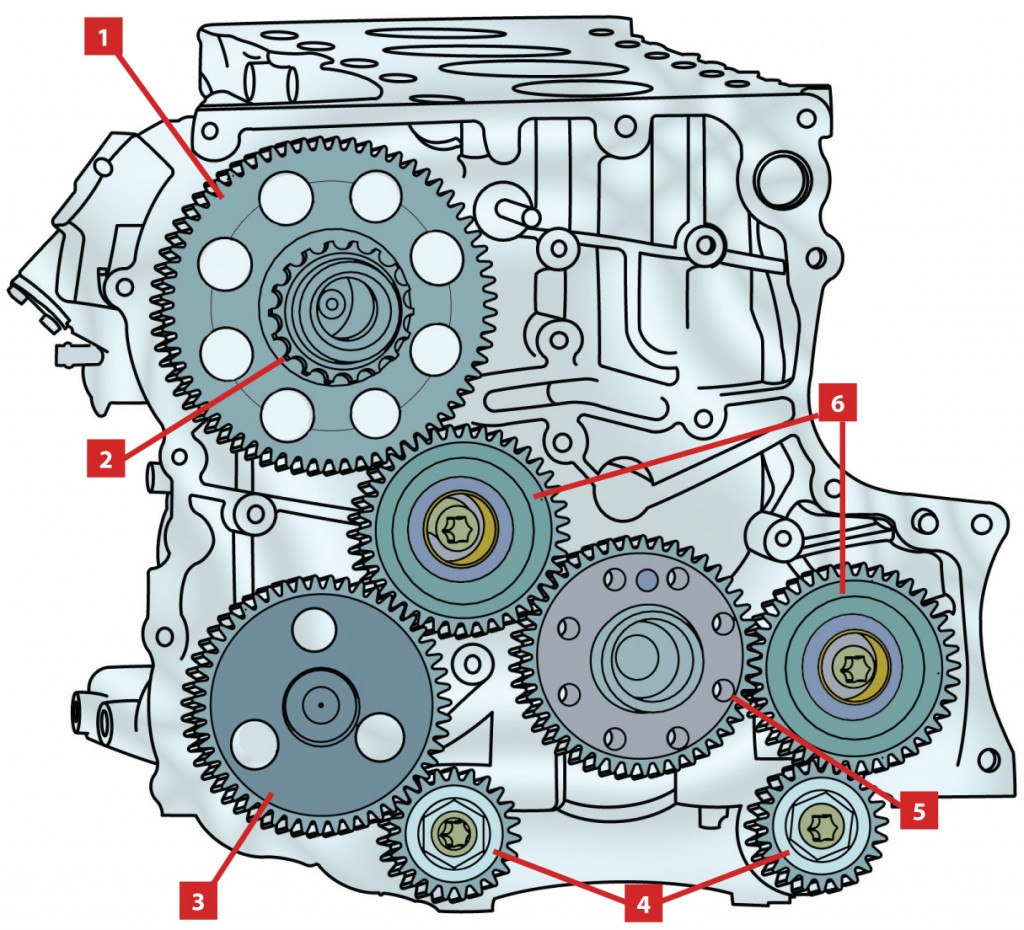

Trasmissione ad ingranaggi

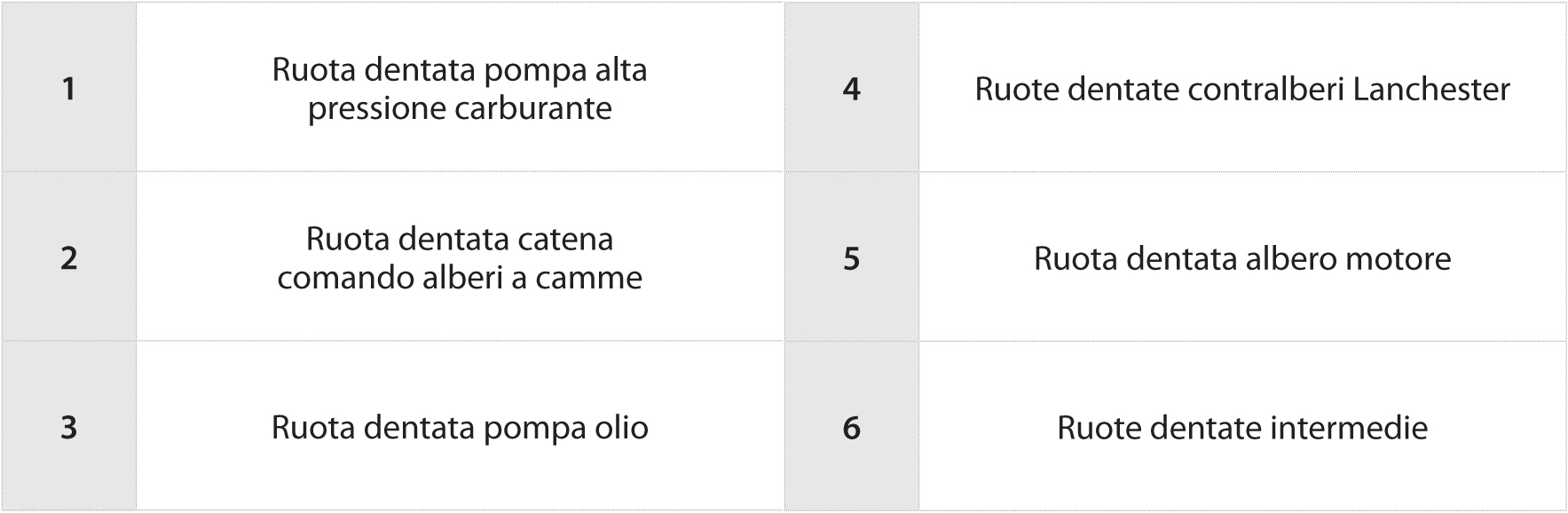

Legenda trasmissione ad ingranaggi

Estratto edizione speciale pagine tecniche Teknicar N°13 Common Rail Delphi CR-DII/III
